博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

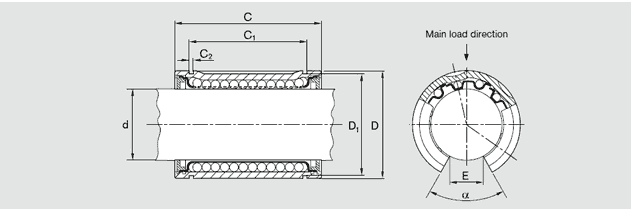

| ød | 40 | |
| D | 62 | |
| C h12 | 80 | |
| C1H13 | 60.3 | |
| C2 | 2.15 | |
| D1 | 58 | |
| E | 16.8 | |
| 角度a(0) | 50 | |
| 滾珠列數 | 5 | |
| 額定載荷(N) C | 5280 | |
| 額定載荷(N) C0 | 4000 | |
| 徑向間隙軸/孔 h6/H7 | +60 +20 |
|
| 徑向間隙軸/孔 h6/K7 | +39 -1 |
|
| 重量(KG) | 0.52 |
!)帶一個密封圈:R0631 0..00
2)以直徑d為基準的*小尺寸
3)額定載荷C及C0適用于主載荷方向

機床、木工機械、激光切割等
